Frage DIY Einstein Fußschalter

[s.i.c.]

Hallo,

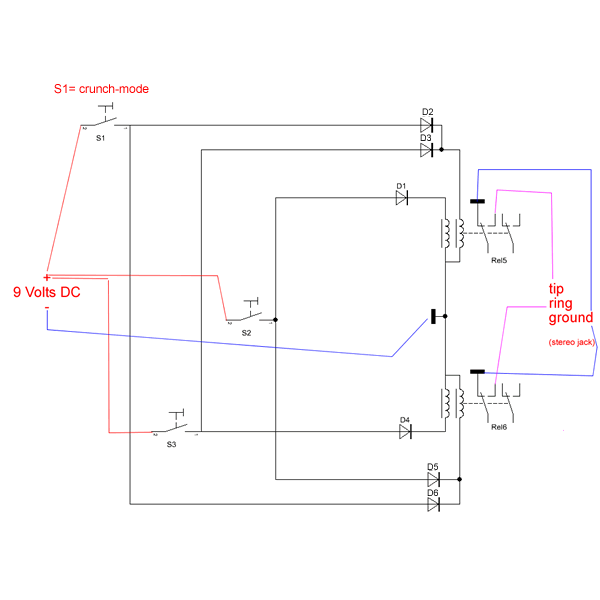

ich habe einige Fragen zum Schaltplan des Fußschalters zur Einstein Modifikation.

Sind die beiden Relais bistabile Relais?
Wenn ja, welche Spule ist zum Setzen und welche zum Rücksetzen?

Wenn der Taster 1 betätigt wird, welches Potenzial liegt dann an tip und ring?
Vermutung: 9V an tip und ring?

Wenn der Taster 2 betätigt wird, welches Potenzial liegt dann an tip und ring?
Vermutung: Ground an tip und 9V an ring?

Wenn der Taster 3 betätigt wird, welches Potenzial liegt dann an tip und ring?
Vermutung: Ground an tip und Ground an ring?

Vielen Dank im Voraus.



[duesentrieb]

Takamisawa 5V bistabile Relais, ja.
Gibts bei Conrad - sind zweispulige Relais . . .
Die Potenziale habe ich nicht gemessen, sorry.
S1 schaltet beide Spulen wieder in den Ausgangszustand zurück.



[s.i.c.]

Takamisawa 5V bistabile Relais, ja.
Gibts bei Conrad - sind zweispulige Relais . . .
Die Potenziale habe ich nicht gemessen, sorry.
S1 schaltet beide Spulen wieder in den Ausgangszustand zurück.

Ok, schon einmal Danke.

Leider verstehe ich die Funktion der Schaltung immer noch nicht.
S2 setzt Rel 5 und setzt Rel6 zurück.
S3 setzt Rel 6 und setzt Rel5 zurück.

Wenn Rel 5 nun angezogen hat, dann verändert dies doch gar nichts am tip, da der Com des Rel in der Luft hängt.
Das gleiche gilt für Rel. 6. und den ring.

Was bewirkt dann die Betätigung von S2 und S3 an ring und tip?



[duesentrieb]

An dem Bild stimmt ja auch insofern etwas nicht, da es sich um ein Umschaltrelais handelt . . . wichtig sind nur die drei Taster, die via Dioden die Impulse auf die vier Spulen verteilen . . . das Relais hat drei PINs, wie ein typisches Umschaltrelais halt.

Nehmen wir an S2 (clean) schaltet: das erste Relais schaltet Ring auf Masse, gleichzeitig wird am zweiten Relais der Zustand wieder hergestellt, der eben NICHT Tip auf Masse zieht (sondern "in die Luft"). Ist clean so, dass Ring auf Masse ist, dann tönt es halt clean.
S3 macht genau das Gegenteil von S2 (da die Dioden jeweils an die - bezogen auf S2 - andere Spule schalten.

S1 (die beiden Dioden gehen jeweils auf die "Rückstellseite" der Relais, also die zweite Spule) schaltet so, dass eben weder Ring noch Tip Kontakt zur Masse haben - = crunch.

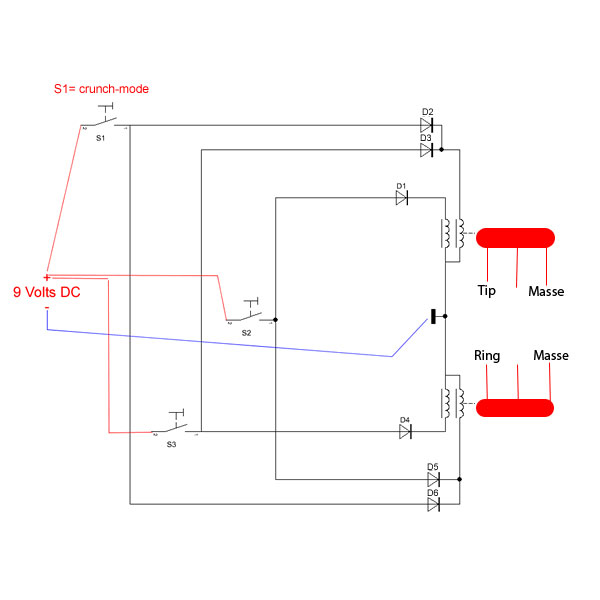

Wenn ich die Zeit finde, zeichne ich Dir ein "passendes" Bild.



[duesentrieb]

anbei . . .



[s.i.c.]

Danke.
Dann einigen wir uns auf unendschieden....

Phänomenial wäre es, man würde die kompletten Umschaltungen über einen Midiswitcher vornehmen.

Kennst Du Dich hiermit aus?
Wenn ja, wäre es nett, wenn Du mir sagen könntest, wie dieser Umbau aussieht?



[King Crimson]

Ein sign tryne.



[Peter Diezel]

The official juniors electronic competition championship is now released



[s.i.c.]

Ok, I will replace the 4Ohms jack with a stereo jack.


Which midi tool is able to switch the two stereo jacks with the necessary signals?
Could someone give me an proposal?



[duesentrieb]

Es gibt externe Midiswitches von Engl, RJM und Nobels. Du wirst allerdings mit Stereo-Mono-Adaptern arbeiten müssen . . .



[s.i.c.]

Ich glaube ich habe etwas von G Lab gefunden, welches den Anforderungen genügen müsste.

Die GSC Serie.

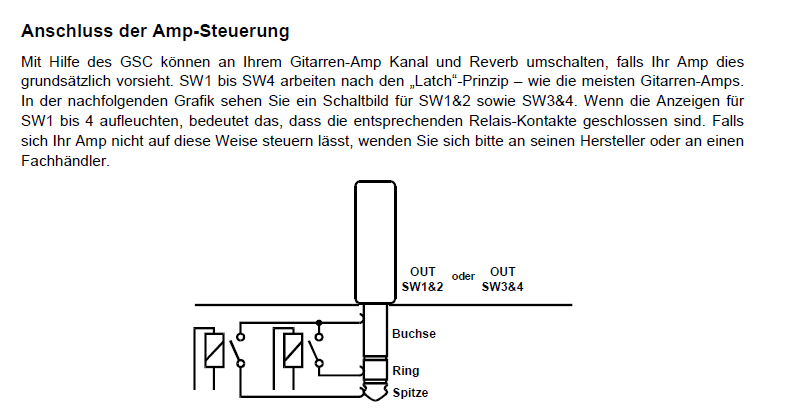

Ich habe einen Ausschnitt der Bedienungsanleitung beigefügt.
Hier ein Link http://www.glab.com.pl/img/bedienungsan ... 042009.pdf

Ist das Gerät geeignet um den umgebauten Einstein zu steuern?



[slyvren]

Payne labs k-switch works well too. It's cheap, it can switch 4 functions and you have 4 bypass loops for pedals. Voodoo lab also makes a midi controlled amp switcher.



[s.i.c.]

Payne labs k-switch works well too. It's cheap, it can switch 4 functions and you have 4 bypass loops for pedals. Voodoo lab also makes a midi controlled amp switcher.

Thanks a lot.
I will check the market!



[s.i.c.]

It's done.

I bought a GSC 1 from G-Lab for 130€.

Now I'm able to switch everything with the GSC 1:
With the GSC 1 it's also possible to change the volume for all channels.

Thank you everybody for your help.



[slyvren]

It's done.

I bought a GSC 1 from G-Lab for 130€.

Now I'm able to switch everything with the GSC 1:
With the GSC 1 it's also possible to change the volume for all channels.

Thank you everybody for your help.

How does it handle the volume change?!? Is it built in? Please explain!



[s.i.c.]

It's done.

I bought a GSC 1 from G-Lab for 130€.

Now I'm able to switch everything with the GSC 1:
With the GSC 1 it's also possible to change the volume for all channels.

Thank you everybody for your help.

How does it handle the volume change?!? Is it built in? Please explain!



[s.i.c.]

It's done.

I bought a GSC 1 from G-Lab for 130€.

Now I'm able to switch everything with the GSC 1:
With the GSC 1 it's also possible to change the volume for all channels.

Thank you everybody for your help.

How does it handle the volume change?!? Is it built in? Please explain!

The GSC is able to decrease for each setting (preset) the volume of the guitar signal.
I have adjust for the clean channel -3dB and for the rest input=output --> 0dB .
It's working fine.
